01 背景與挑戰

目前國內血管造影X射線機市場基本被進口品牌獨霸，樂普裝配作為國內僅有的三家血管造影機廠商之一。血管造影設備行業行業研發投入與跨國醫療器械公司相比明顯偏低、高端醫療器械市場大半被跨國公司占據等狀況依然沒有明顯改觀，醫療器械監管力量相對不足的問題依然存在。

樂普(北京)醫療器械股份有限公司創立于1999年，是國內高端醫療器械領域可與國外產品形成強有力競爭的少數企業之一。20年來，公司始終專注服務于心血管病患者，堅持研發創新。目前，公司已發展成為國內領先的心血管病植介入診療器械與設備的高端醫療產品產業集團，業務涵蓋醫療器械、醫藥產品、醫療服務和新型醫療業態四大板塊。

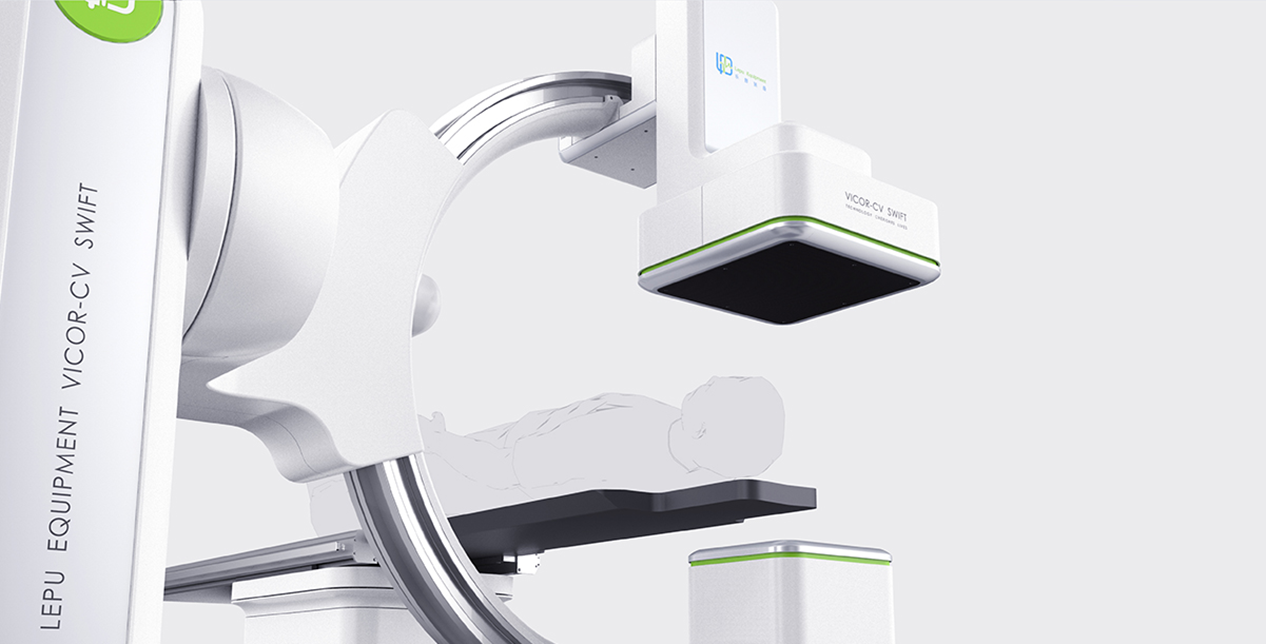

樂普醫用血管造影X射線機

02 梳理項目目標

樂普致力于用科技關愛生命，以此來不斷完善覆蓋心血管疾病的預防、診斷、治療和康復的全生命周期產業平臺建設，致力打造“心血管大健康+抗腫瘤”的特色化生態平臺，為更多心血管病及腫瘤疾病患者提供先進產品及優質服務，振興民族企業，給傳統的民族企業走向國際塑造全新的新品牌、新形象。

通過全流程設計，基于商業、需求、美學、技術的融合，使得產品適用于普通 X 射線檢查、血管造影檢查和介入治療等領域；堅持以人為本的設計理念，從醫生和病患的使用需求出發，設計符合期望的設計作品，改善用戶體驗。

03 開展研究

運用設計共創的形式，將設計人員和專業的醫療團隊組成共創小組，進行整個檢測過程的復盤與藍圖展現，抓出關鍵的機會點，形成關鍵創新點，對產品的功能和服務進行重新全流程的定義。在整個過程中，形成關鍵性量級分化標示，首先考慮檢測者的便捷性和被檢測者的舒適性，在兩者之間形成平衡；之后對產品整體形態的均衡、輕盈以及環境適應性做衡量重新規劃。

04 基于研究，形成洞見

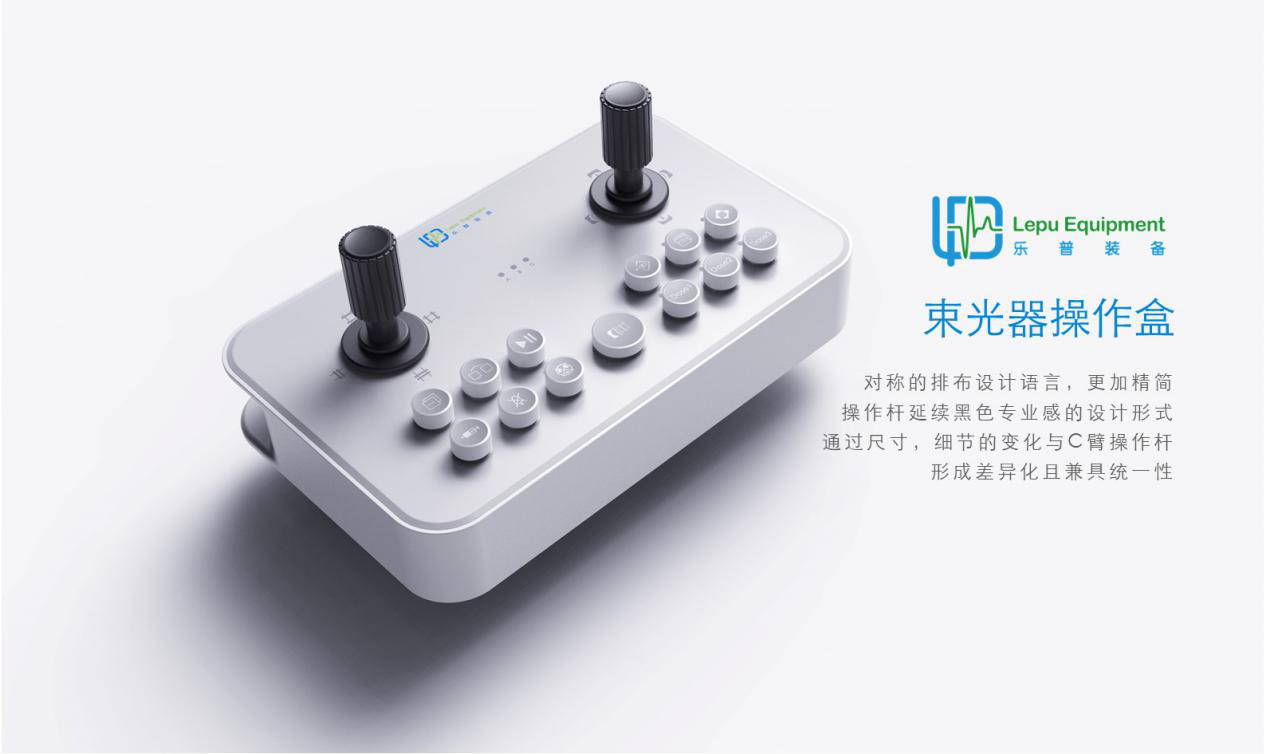

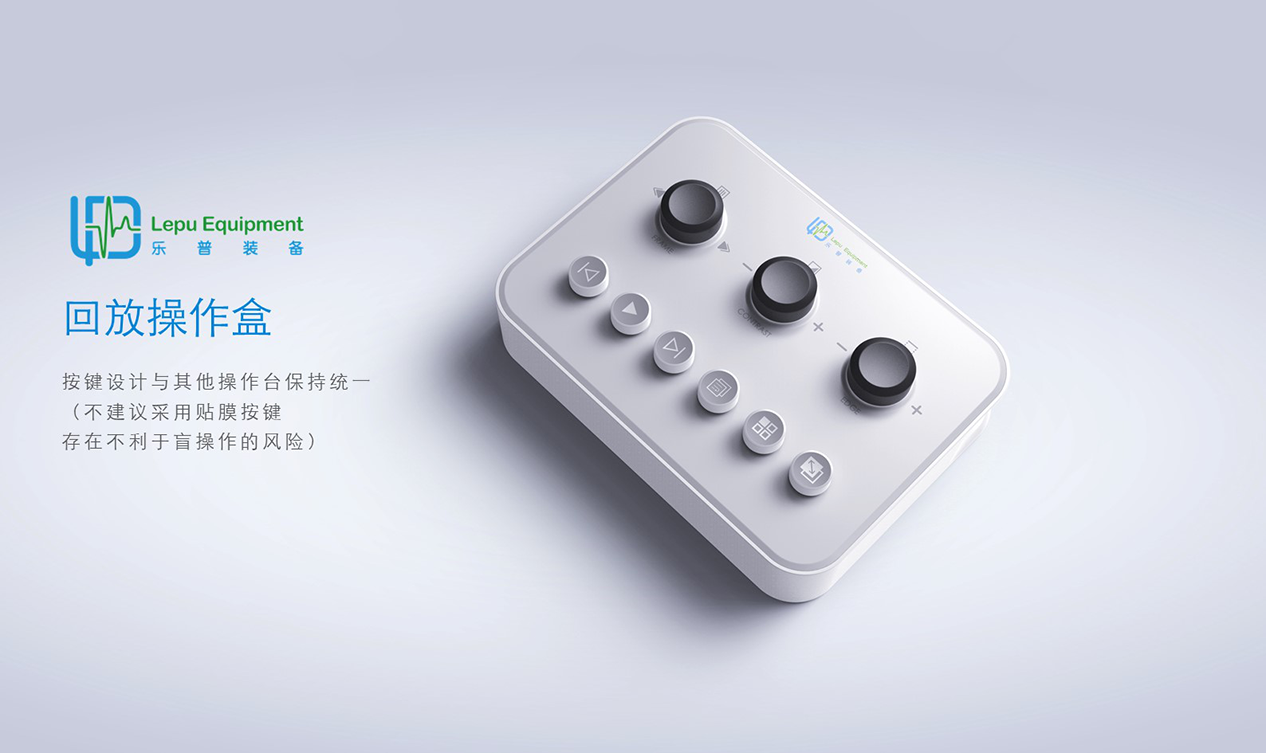

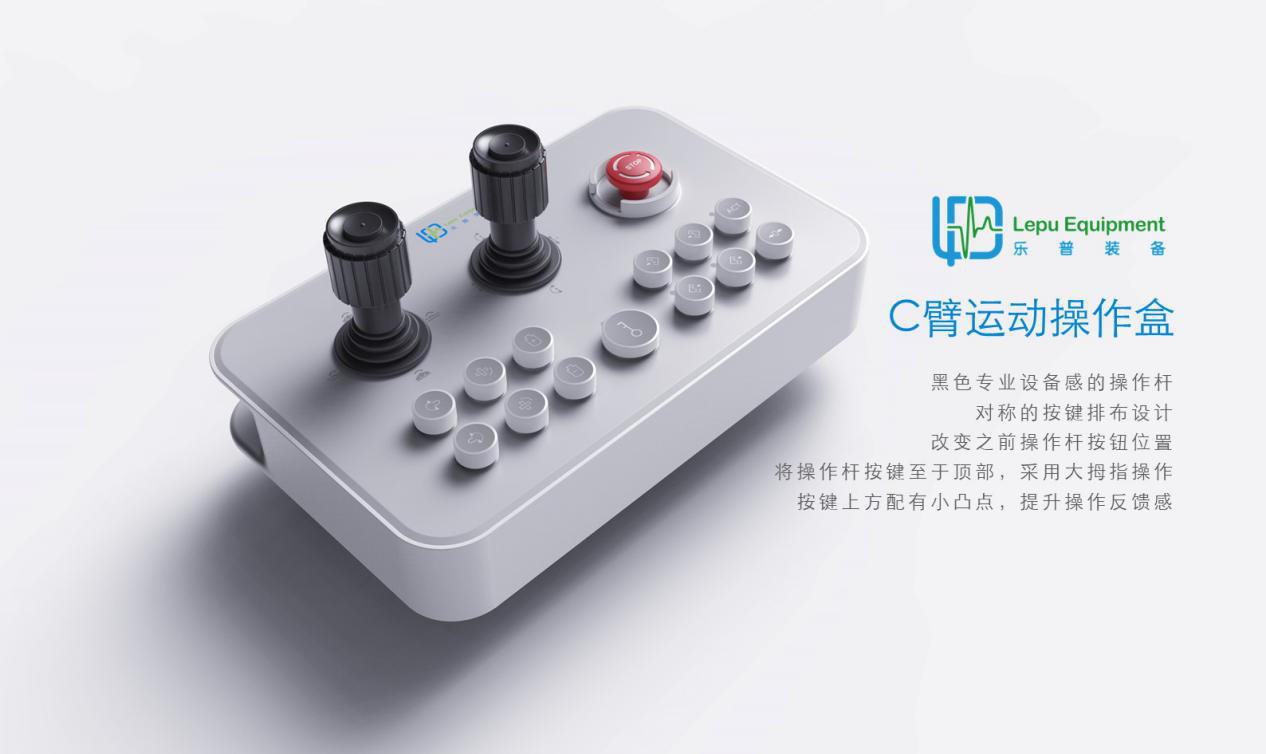

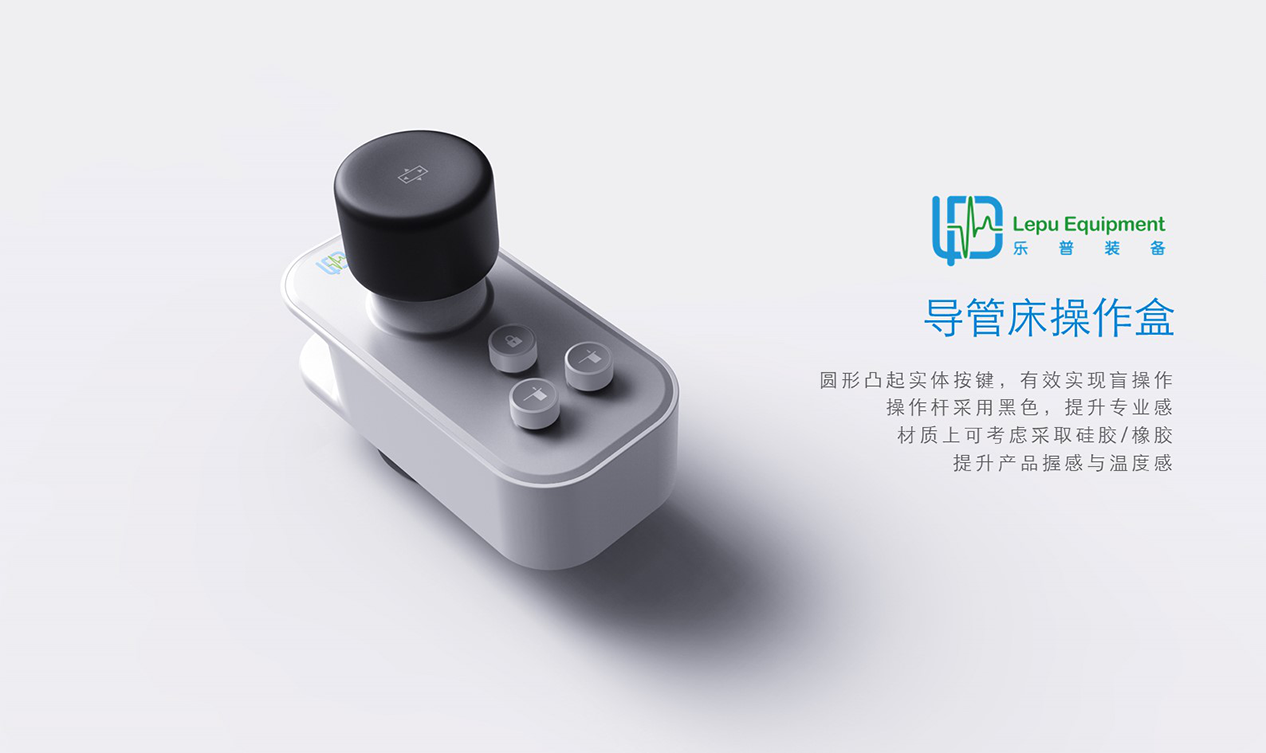

與醫生溝通之后了解到，大部分醫生在做這個檢查的時候，為了隔絕病菌，會在操作臺上面蒙一層布，這層布每天都要更換或者做幾次檢查就要更換。因此，按鍵上數字和圖標操作時一般是看不見的，99%的醫生都是盲操作，這就需要把按鍵設計比較突出，才能滿足醫護人員盲操作的習慣。

針對患者所躺的板材，要具有足夠的承重能力。同時發現板材之上的軟質材料，比如枕頭等，是由醫院自備，一般醫療器械廠家是不會配備這些東西的。整個的檢查可能也就五分鐘到六分鐘左右，因此設計初衷并不會過于考慮多么的舒適。一旦放上軟包，產品的破損率和維護率就很麻煩，綜合考慮下來就決定不配備。

05 形成設計策略

產品應適用于普通X射線檢查、血管造影檢查和介入治療。影像要清晰流暢，操作便捷，精準高效，助力醫學臨床。

集醫用血管造影X射線機研發生產、導管室配套建設、介入耗材供應、醫療技術服務為一身的專業化介入中心解決方案供應商，提供從導管室選址到運營的一站式服務。

06 設計執行與驗證

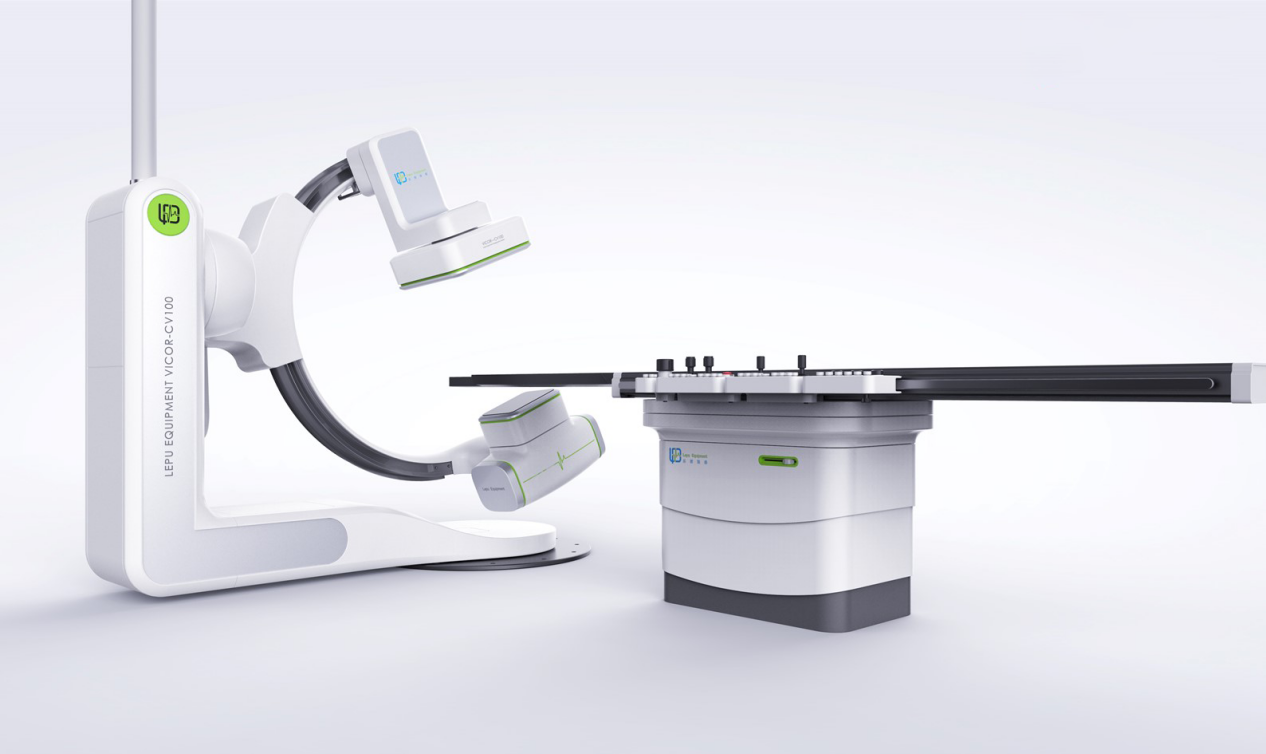

樂普醫用血管造影機由機架、C 型臂、X 射線管組件和平板探測器、患者檢查床、高壓發生器、監視器及其懸掛系統、控制臺等組成。

樂普醫用血管造影X射線機

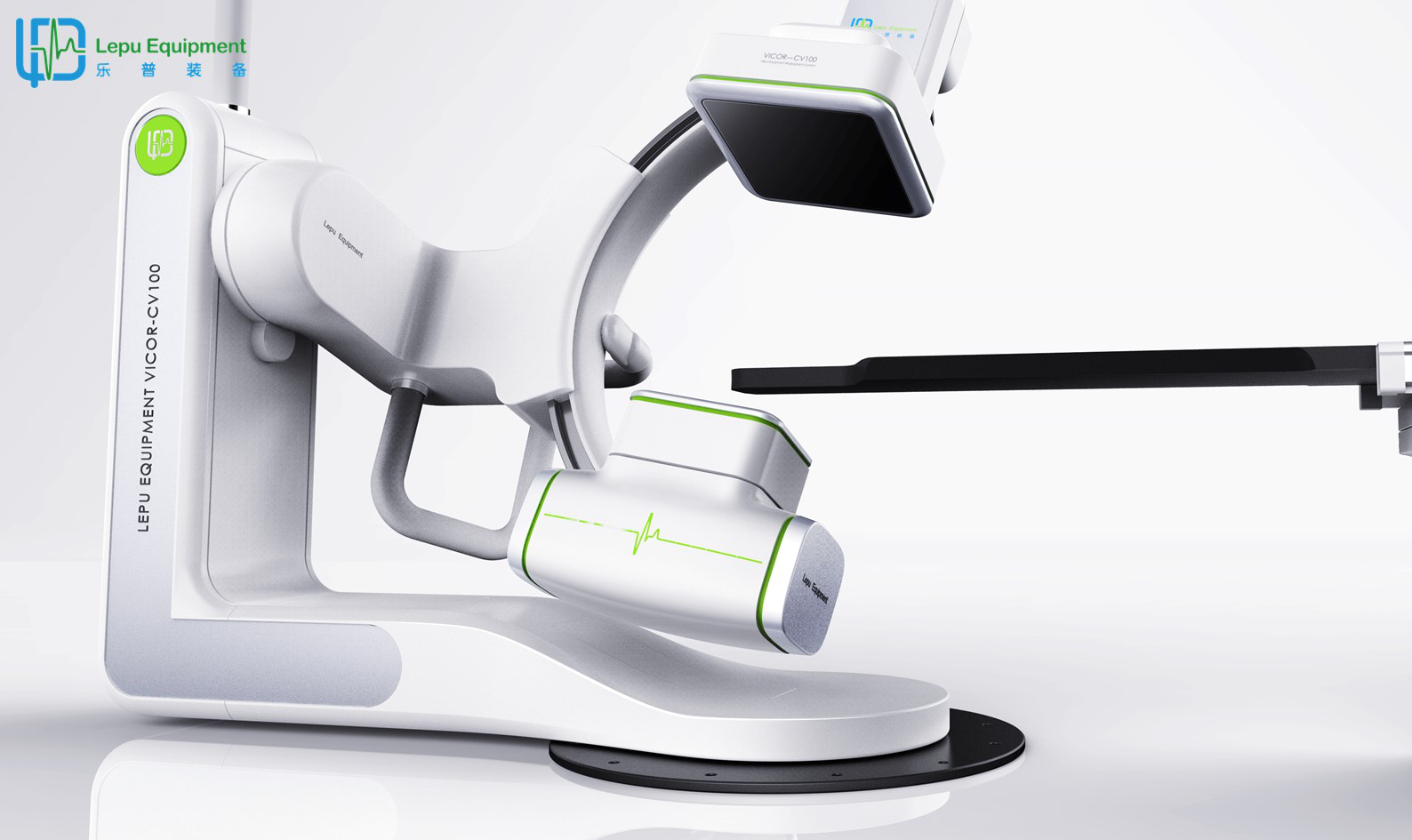

在外觀設計上，設計師大膽使用綠色作為產品形象點綴，同時以綠色象征著對生命的關懷，拉近產品與人的距離，給病患者帶來希望與溫暖。L臂做了瘦身，同時應用了樂普的字母logo形式，形成產品的主特征，與其他品牌形成差異化，將企業文化融入產品中。

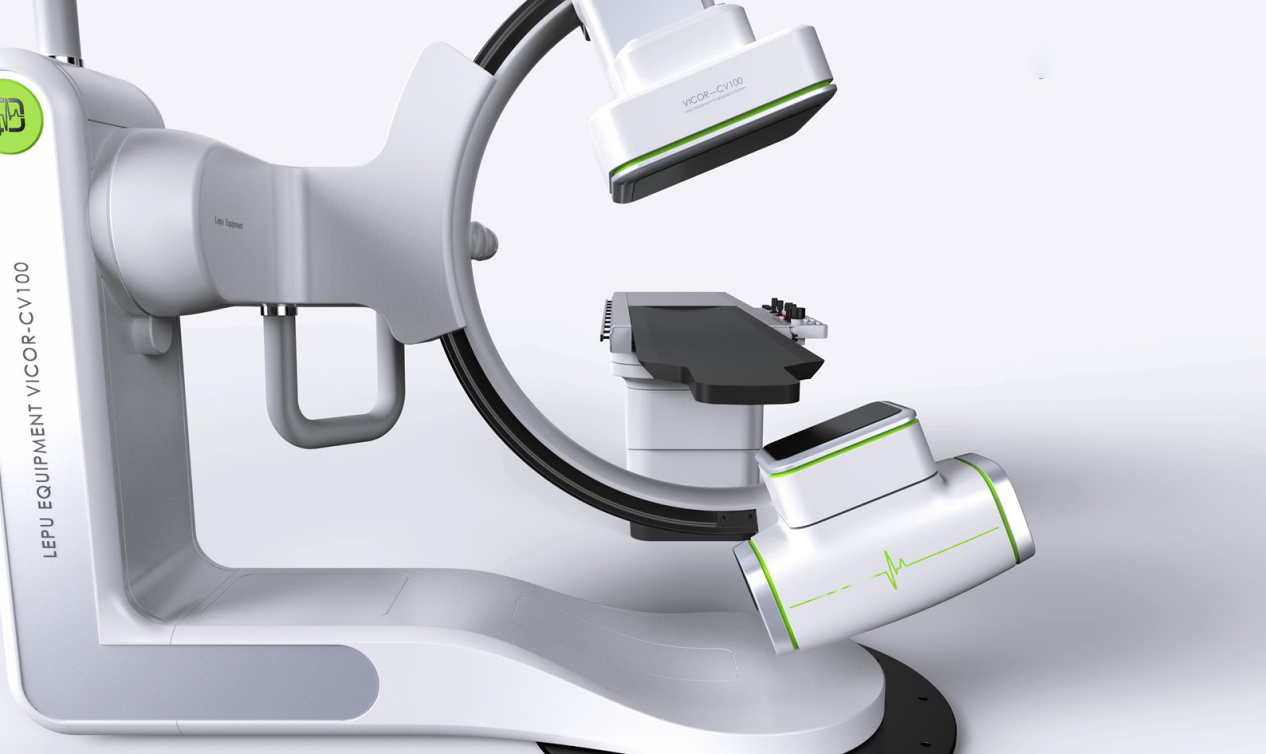

樂普醫用血管造影X射線機

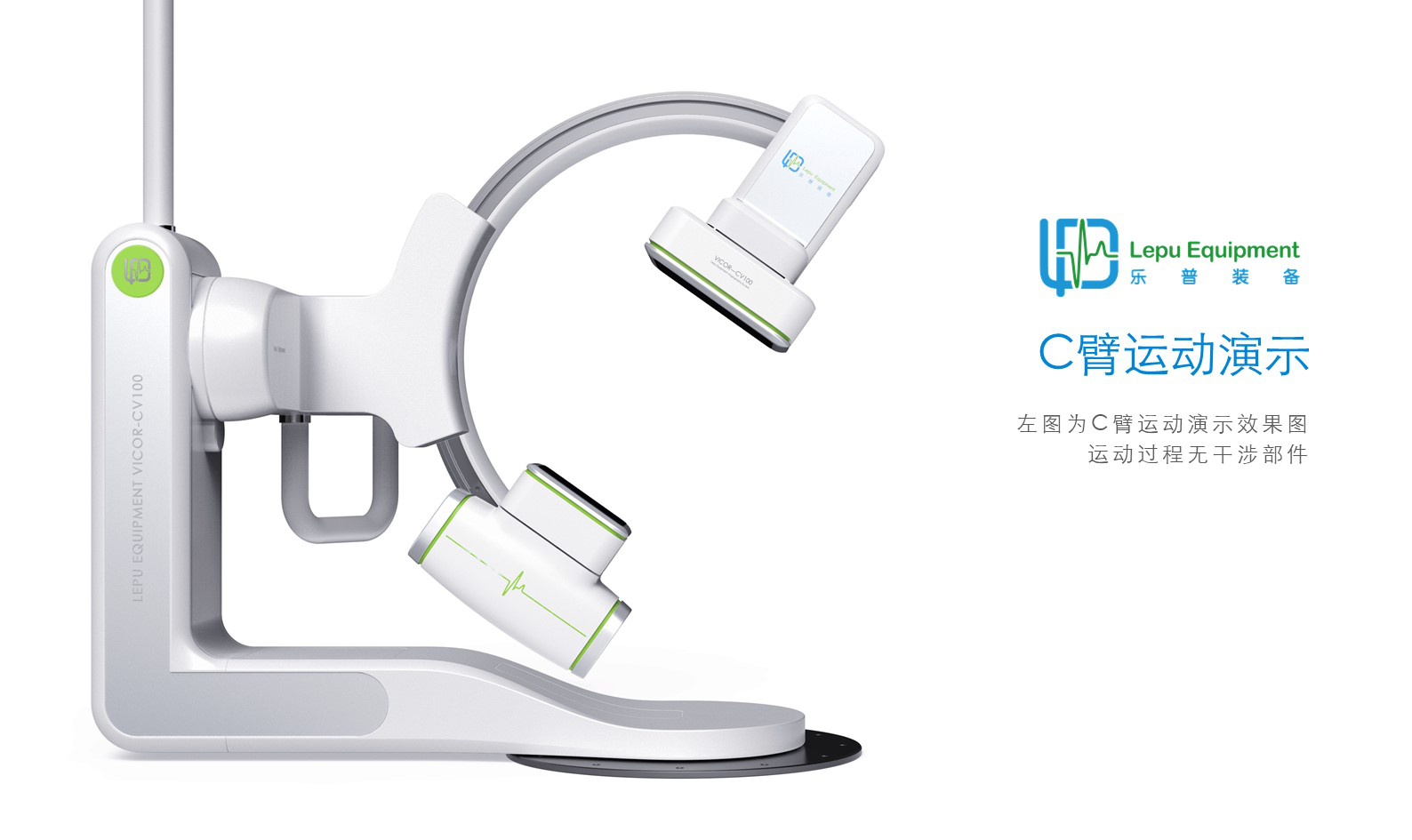

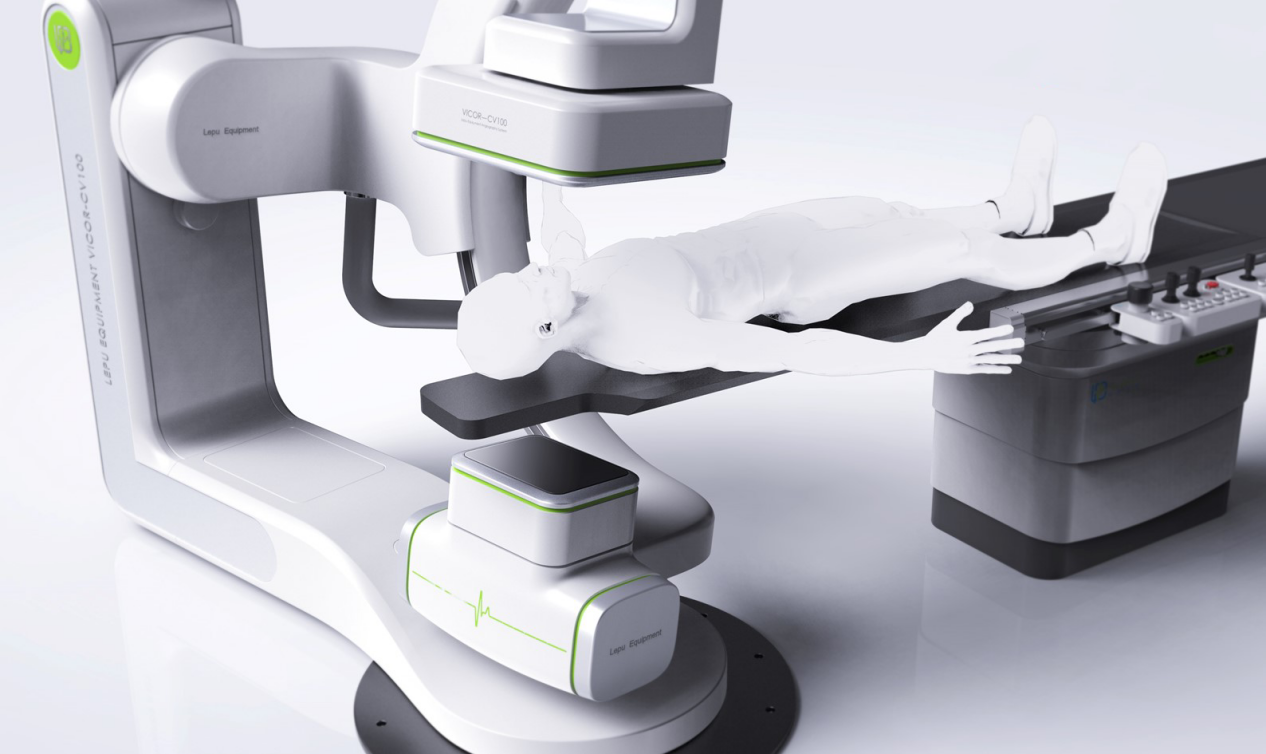

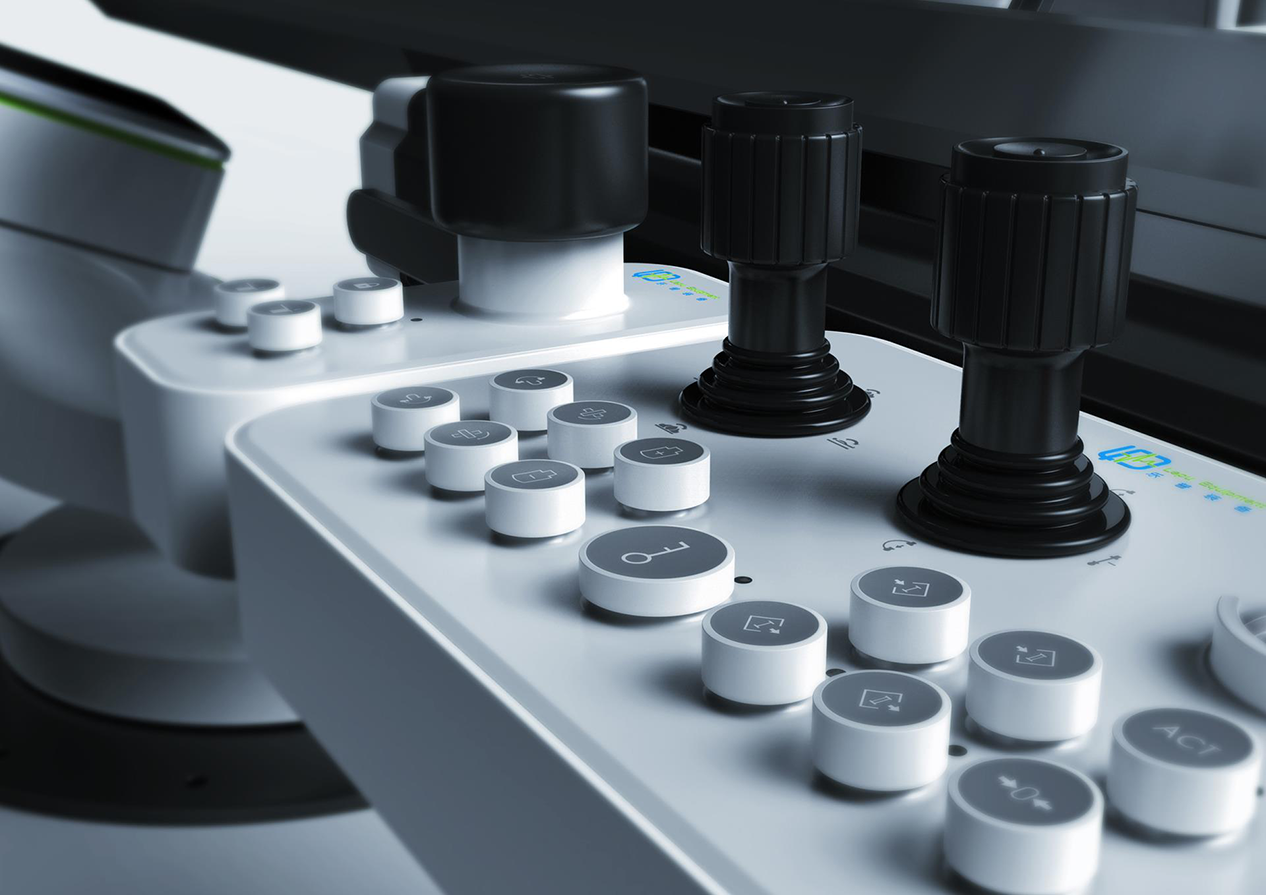

加入了一些品牌形象，比如綠色的圓形造型，其實是一個按鍵，特地做大，使得醫生的操作變成手推，推的同時L臂會圍繞著中間的圓軸進行轉動。操作臺放在床旁邊的滑軌架子上，可以根據醫生自身舒適性進行距離和高度的調節，實現自由擺放。患者躺的黑色板材為承重能力很強的碳纖維板。

樂普醫用血管造影X射線機

最終，產品有兩種操作形式，一種是可以直接在旁邊輔助病患操作；還有一種是可以在玻璃房外面操作檢測。

07 形成結論

該款產品作為樂普裝備核心產品之一，為其占據國內市場提供了強有力的競爭力，為企業帶來經濟效益的同時，也提升了國有品牌的市場競爭力。
